آزمایش سالم بودن تایمر دیفراست


به منظور جلوگیری از کاهش قدرت برودتی اواپراتور بایستی برفک های تشکیل شده بر روی اواپراتور ذوب شود. عمل آب کردن برفک را دیفراست می گویند. زمان و مدّت دیفراست به طور خودکار به وسیله ی تایمر (ساعت) دیفراست تنظیم می شود. هر تایمر دیفراست از دو قسمت تشکیل شده است: موتور و کلید.
الف) موتور تایمر با برق تک فاز ۱۱۰ و یا ۲۲۰ ولتی (و یا هر ولتاژی که بر روی آن قید شده) کار می کند. بر روی محور (روتور) این موتور چرخ دنده هایی وجود دارد که با تنظیم آن ها زمان و مدّت زمان دیفراست کنترل می شود.
ب) کلید تایمر از نوع کلید تبدیل است و از سه کنتاکت اتصال تشکیل شده است. این سه کنتاکت عبارت اند از:
١- کنتاکت مشترک (C) که برق ورودی به آن متصل می شود.
٢- کنتاکت در حالت عادی بسته (N.C)، که از طریق آن برق مدار تبرید تأمین می گردد.
٣- کنتاکت در حالت عادی باز (N.O)، که از طریق آن برق مدار هیتر دیفراست تأمین میشود.
توجه: نوعی از تایمر که در یخچال فریزرها مورد استفاده قرار می گیرد غیرقابل تنظیم است و از سوی کارخانه ی سازنده به طور اتوماتیک بعد از هر چند ساعت کار مفید (معمولاً ۸ ساعت) سیستم دیفراست را وصل می کند و پس از اتمام عمل دیفراست مجدداً سیستم تبرید را راهاندازی می کنند. در این نمونه تایمرها یکی از سیم های برق موتور از داخل تایمر به اتصال مشترک کلید تایمر متصل شده است در نتیجه دارای چهار کنتاکت اتصال می باشد. اگر در حال افزایش دانش برای یادگیری تعمیر موتورخانه هستید مطالعه این مطلب را ادامه دهید

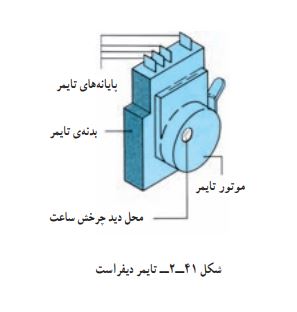

در شکل ۴۱-۲ یک تایمر یخچال فریزر نشان داده شده است.

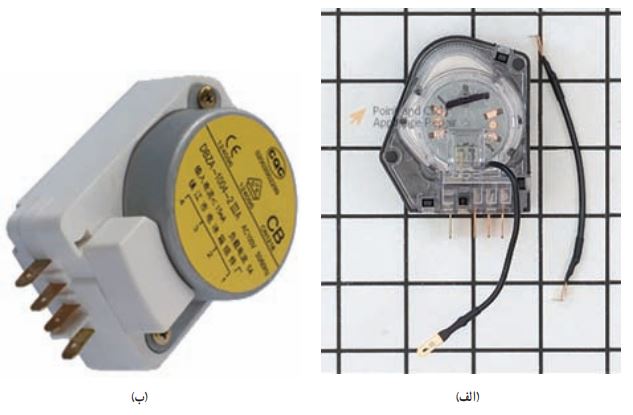

در شکل ۴۲-۲ تصویرهایی از تایمر دیفراست های غیرقابل تنظیم که در دیفراست یخچال فریزرها کاربرد دارد را مشاهده می کنید.

آزمایش سالم بودن تایمر دیفراست

شکل 41-2-تایمر دیفراست

آزمایش سالم بودن تایمر دیفراست


شکل 42-2-چند نوع تایمر دیفراست

دستور کار شماره ی ۹: آزمایش سالم بودن تایمر دیفراست
ابزار و وسایل مورد نیاز: مولتی متر، تایمر دیفراست


مراحل انجام کار
١- سلکتور مولتی متر را در حالت اهم متر قرار دهید.
۲- سیم های رابط اهم متر را به دو اتصال مربوط به سیم پیچ موتور تایمر (اتصال های ۱ و ۳) وصل کنید. در صورت سالم بودن و نداشتن قطعی عقربه ی اهم متر منحرف می شود (شکل 43-2-الف).
توجه: اتصالات مربوط به سیم پیچ موتور تایمر معمولاً با حروف b و a یا 2A و 1A بر روی آن نوشته شده است.
۳- یکی از سیم های رابط اهم متر را به اتصال مشترک C (در این مدار ۳) کلید و سیم دیگر رابط را به اتصال معمولاً بسته N.C (در این مدار ۴) وصل کنید.
در صورت سالم بودن کلید تایمر عقربه ی اهم متر منحرف می شود (شکل ۴۳-۲-ب).
۴- یکی از سیم های رابط اهم متر را به اتصال مشترک (C) (در این مدار 3) و سیم رابط دیگر را به اتصال معمولاً باز (N.O) (در این مدار ۲) وصل کنید. در صورت سالم بودن کلید تایمر عقربه ی اهم متر منحرف نمی گردد (شکل 43-2-ج).
۵- با دست چرخ دنده ی تنظیم زمان دیفراست را در جهت مشخص شده بر روی آن بچرخانید تا زمان دیفراست فرا برسد. در این حالت باید عقربه ی اهم متر برای پیچ (N.O) منحرف گردد ولی برای پیچ (N.C) منحرف نگردد.
الف) در صورت سالم بودن موتور تایمر عقربه ی اهم متر منحرف می شود.
ب) در صورت سالم بودن کلید تایمر عقربه صفر را نشان می دهد.
ج) در صورت سالم بودن کلید تایمر عقربه منحرف نخواهد شد.
