آزمایش سالم بودن رله ولتاژ

از این رله در موتورهایی که گشتاور راه اندازی بالایی دارند استفاده می شود. کنتاکت رله ی ولتاژ در شرایط عادی بسته است. در لحظه ی راه افتادن کمپرسور، به علت افت ولتاژ، شدت میدان مغناطیسی بوبین رله برای جذب هسته ی آهنی آن کافی نیست، ولی پس از راه افتادن کمپرسور، شدت میدان موردنظر ایجاد گردیده و کنتاکت رله باز می شود تا زمانی که کمپرسور کار می کند باز خواهد ماند.
سیم پیچ بوبین رله ی ولتاژ نسبت به سیم پیچ رله ی جریان دارای سطح مقطع كم و تعداد دور بیش تری است و با سیم پیچ راه انداز کمپرسور به طور موازی در مدار قرار می گیرد.
رله ی ولتاژ سه پیچ اتصال دارد که با اعداد ۵-۲-۱ نام گذاری شده اند. پیچ شماره ی ۱ به یک سر خازن راه انداز (خازن خشک)، پیچ شماره ی ۲ به ترمینال استارت (S) کمپرسور و پیچ شماره ی ۵ به ترمینال مشترک (C) کمپرسور متصل می شود. شکل ۳۲-۲ مدار الکتریکی و شکل ۳۳-۲ نمای داخلی رله ی ولتاژ را نشان می دهد.
پس از راه اندازی کمپرسور (رسیدن سرعت کمپرسور به حدود ۷۵% سرعت نامی) ولتاژ به اندازهی ولتاژ طراحی رله ی ولتاژ می رسد و کلید باز می شود.
شكل ۳۲-۲-مدار رله ی ولتاژ در حالت کار
شکل 33-2-نمای داخلی رله ی پتانسیل
در شکل ۳۴-۲ نمای ظاهری رله ی ولتاژ (پتانسیل) نشان داده شده است.
شکل ۳۴-۲-رله ی پتانسیل
1-9-2-دستور کار شماره ی ۶: آزمایش سالم بودن رله ی ولتاژ
ابزار و وسایل موردنیاز: مولتی متر، پیچ گوشتی و رله ی ولتاژ.
مراحل انجام کار:
١- سلکتور مولتی متر را در حالت اهم قرار دهید (بهتر است آن را روی رنج K1R× قرار دهید).
2- سیم های رابط اهم متر را به پیچ های شماره ی ۲ و۵ رله ی ولتاژ اتصال دهید. در صورت سالم بودن سیم پیچ و نداشتن قطعی، عقربه ی اهم متر منحرف خواهد شد (شکل ۳۵-۲-الف).
٣- سیم های رابط اهم متر را به پیچ های شماره ی ۱ و ۲ رله ی ولتاژ وصل کنید. در صورت سالم بودن کلید (کنتاکت) رله در این حالت بایستی وصل باشد و عقربه ی اهم متر منحرف گردد (شکل ۳۵-۲-ب).
۴- سلکتور مولتی متر را در حالت اندازه گیری ولتاژ AC (رنج بالاتر از ۲۲۰ ولت) قرار داده و سپس ولتاژ ۲۲۰ را به اتصال ۲ و ۵ اعمال کرده و با ولت متر ولتاژ را در اتصال ۱ و ۵ اندازه گیری کنید. در این حالت ولت متر باید عدد صفر را نشان دهد (شکل ۳۵-۲-ج).
۵- گزارش کار را در دفتر بنویسید.

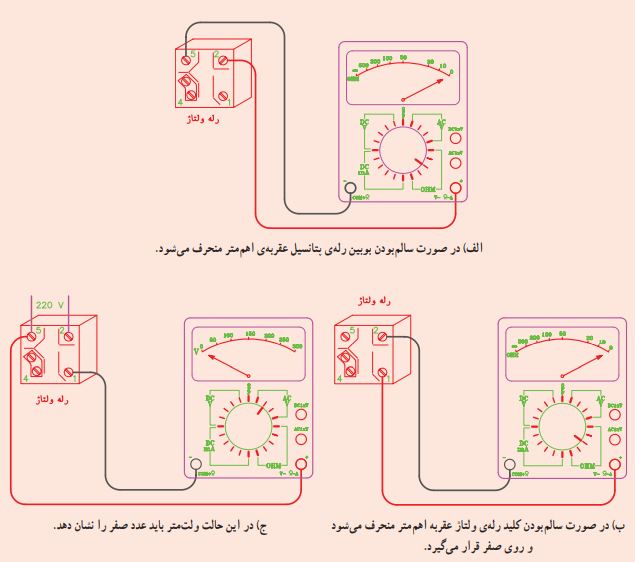

الف) در صورت سالم بودن بوبین رله ی پتانسیل عقربه ی اهم متر منحرف می شود.
ب)در صورت سالم بودن کلید رلهی ولتاژ عقربه اهممتر منحرف میشود و روی صفر قرار میگیرد.
ج) در این حالت ولت متر باید عدد صفر را نشان دهد.
